Especificação do item
  • Status dos Produtos: Estoque
  • Marca: Waveshare
  • Aplicação: Laptop
  • Característica: Porta USB,Tela sensível ao toque
  • Alto-falante embutido: Não
  • Modelo Número: 2.2inch 320x240 Touch LCD (A)
  • Tamanho da tela: 2.2''
  • Category: TFT Graphic touch screen LCD
  • Touch Screen: Resistive
  • Display construction: 320*240 DOTS
  • LCD Controller: μPD161704A (supports SPI)
  • Touch Screen Controller: XPT2046
  • Display Color: Multicolor, 262,144 colors
  • Resource: Examples, Schematic, Related Datasheet PDF
  • Place of Origin: Guangdong, China (Mainland)
  • Inch: 2.2
  • Model Number: 2.2inch 320x240 Touch LCD (A)
Descrição do produto

2.2 inch 320x240 LCD Touch (A) 2.2 '' TFT LCM Tela de Toque Módulo LCD Gráfico Módulo de Display

2.2 polegada 320*240 PONTOS multicolor TFT LCD Gráfico, onboard chip de um driver para 240x320 RGB DOT TFT-LCD com RAM.

Os Parâmetros principais

Controlador de LCDBD663474 (suporta SPI)
Controlador de Tela de toqueXPT2046
Tipo LCDTFT
Interface de LCDSPI serial
Interface de Tela de toqueSPI
BacklightDIODO EMISSOR de luz
cores262,144
resolução320*240 PONTOS

fotos



Interface

PIN NO.SÍMBOLODESCRIÇÃOFUNÇÃO
1 GNDchãochão
2
3 3.3 V3.3 V fonte de alimentaçãose conecta a 3.3 V
4
5 PWMajuste de brilho da luz de fundocontrolar o brilho da luz de fundo através de PWM
6
8 NCNCNC
10NC
12NC
14NC
16NC
18NC
20NC
22NC
24NC
26NC
28NC
30NC
7 NC
9 NC
11NC
13NC
15NC
17NC
19T_IRQtela sensível ao toque de interrupçãoenquanto a tela sensível ao toque de baixo nível detecta pressionando
21T_BUSYtela de toque chip de ocupado
23T_CStela de toque chip selectbaixo ativo
25T_DCLKtela de toque SPI relógioconecta-se a SPI SCK
27T_DINtela sensível ao toque de entrada de dadosconecta-se a SPI MOSI
29T_DOUTtela sensível ao toque de saída de dadosconecta a SPI MISO
31REDEFINIRredefinir o chip controladorbaixo ativo
32
33MISOtela de entrada de dados SPI (em Modo de Série)conecta-se a SPI MOSI
35SCKrelógio SPI tela (em Modo de Série)conecta-se a SPI SCK
34NCNCNC
36NCNCNC
37CSLCD chip select (em Modo de Série)baixo ativo
38
39RSinstrução/seleção de registro de DadosRS = 1: Registro De Dados
RS = 0: Registrador De Instrução
40

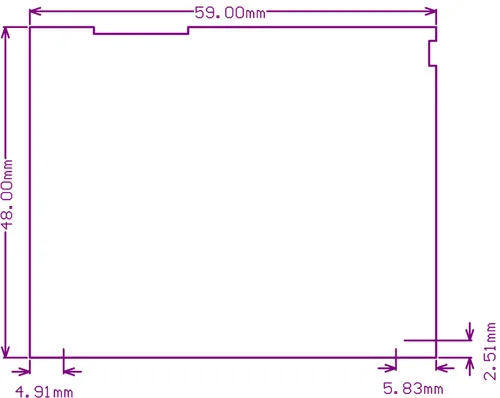

Dimensão externa

2.2inch-320x240-Touch-LCD-A-dimension
